產品中心
應用領域
◆ 鐵路系統 ◆ 鐵路通信 ◆ 數據互換 ◆ 電力系統
產品性能
|
輸入電壓 Vdc |
2：1 |
|
遙控特性 |
遙控端接-Vin或低電平，禁止輸出 |
|
遙控端懸空或接高電平，正常工作 |
|
|
遙控特性 |
遙控端接-Vin或低電平，正常工作 |
|
遙控端懸空或接高電平，禁止輸出 |
|
|
輸出電壓精度 % |
±1 |
|
電壓調節 %Vo |
±10 |
|
負載調整率 % |
±0.5 |
|
電壓調整率 % |
±0.2 |
|
動態響應 |
±4%Vo/400us |
|
紋波/噪聲（mV） |
12Vdc≤Vo≤24Vdc：150 |
|
Vo＞24Vdc：300 |
|
|

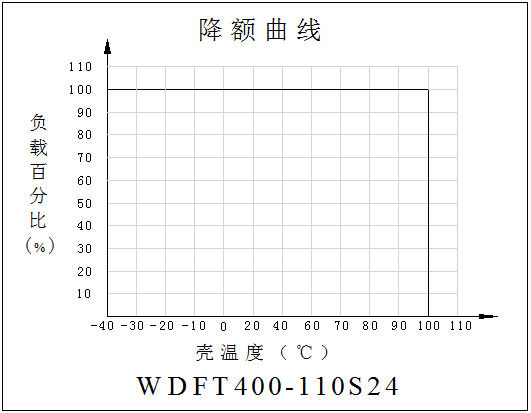

工作殼溫 |
-40℃ - +100℃ |
|
開關頻率KHz |
300 |
|
短路保護 |
長期短路自恢復 |
|
隔離耐壓 |
輸入-輸出：1500Vdc（Vin：24Vdc） |
|
輸入-輸出：2250Vdc（Vin：110Vdc） |
|
|
輸入-殼：1500Vdc（Vin：24Vdc） |
|
|
輸入-殼：2250Vdc（Vin：110Vdc） |
|
|
輸出-殼：500Vdc |
|
|
MTBF |
3×105 |
|
安規要求 |
GB 9254-2008 |
產品選型
|
型號 |
輸入電壓Vdc |
輸出電壓Vdc |
輸出電流A |
效率 % |
容性能力UF |
|
WDFT300-24S5 |
18-36 |
5.05 |
60 |
85 |
10000 |
|
WDFT300-24S12 |
12 |
25 |
88 |
2200 |
|
|
WDFT300-24S24 |
24 |
12 |
88 |
1000 |
|
|
WDFT300-24S28 |
28 |
11 |
90 |
1000 |
|
|
WDFT300-24S48 |
48 |
6.25 |
89 |
470 |
|
|
WDFT300-110S5 |
66-160 |
5.05 |
60 |
85 |
10000 |
|
WDFT300-110S12 |
12 |
25 |
88 |
2200 |
|
|
WDFT300-110S24 |
24 |
12 |
89 |
1000 |
|
|
WDFT300-110S28 |
28 |
11 |
89 |
1000 |
|
|
WDFT300-110S48 |
48 |
6.25 |
88 |
470 |
|
|
WDFT400-24S5 |
18-36 |
5.05 |
80 |
85 |
10000 |
|
WDFT400-24S12 |
12 |
33.3 |
88 |
2200 |
|
|
WDFT400-24S24 |
24 |
16.6 |
89 |
1000 |
|
|
WDFT400-24S28 |
28 |
14.3 |
89 |
1000 |
|
|
WDFT400-24S48 |
48 |
8.33 |
88 |
470 |
|
|
WDFT400-110S5 |
66-160 |
5.05 |
80 |
85 |
10000 |
|
WDFT400-110S12 |
12 |
33.3 |
88 |
2200 |
|
|
WDFT400-110S24 |
24 |
16.6 |
88 |
1000 |
|
|
WDFT400-110S28 |
28 |
14.3 |
89 |
1000 |
|
|
WDFT400-110S48 |
48 |
8.33 |
88 |
470 |
注1：除特殊指定外，所有參數測試條件為：標稱輸入電壓、純阻性標稱負載和25°C室溫環境。
注2：輸出電壓調節有正邏輯，負邏輯之分，具體參數詳見產品指標書。
注3：滿足安規要求需要外圍電路，詳見產品單頁說明書。
外形尺寸

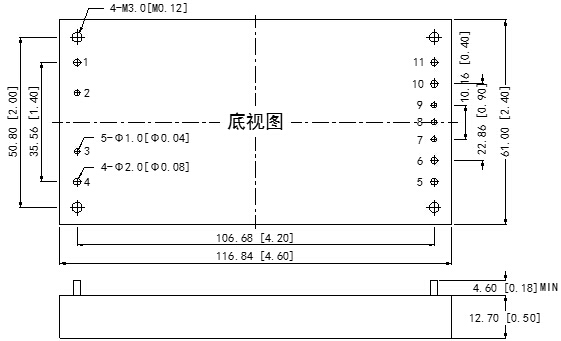

Vo≤5V外形尺寸

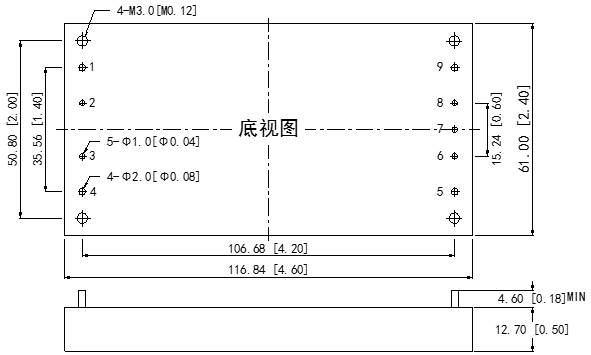

Vo＞5V外形尺寸
管腳定義
|
Vo≤5V |
管腳 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
描述 |
輸入負 |
接殼端 |
遙控端 |
輸入正 |
輸出正 |
輸出正 |
正補償 |
輸出調節端 |
負補償 |
輸出負 |
輸出負 |
|
|
Vo＞5V |
管腳 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
|
|
描述 |
輸入負 |
接殼端 |
遙控端 |
輸入正 |
輸出正 |
正補償 |
輸出調節端 |
負補償 |
輸出負 |
|
|
